閥門連接方式說明及分類
時間：2019-04-24 14:10:09 來源：多儀閥門 點擊：0次
閥門連接方式分類及說明：
如今閥門的應用范圍越來越廣，對于在不同的環境下應使用相對應的閥門。而整個閥門在與管路或設備之間的連接各有不同。不管是安裝或是使用和維護都是需要注意的，閥門連接方式的不適當，容易發生閥門的跑、冒、滴、漏等現象。因此閥門使用者要根據具休情況具體對待。
閥門連接的形式有很多種，一般常見的閥門連接方式有：法蘭連接、對夾連接、對焊連接、螺紋連接、卡套連接、卡箍連接、自密封連接等連接形式。本文將著重對最常見的法蘭連接、對焊連接和螺紋連接在安裝過程中容易出現的問題進行解釋，希望對大家有所幫助。

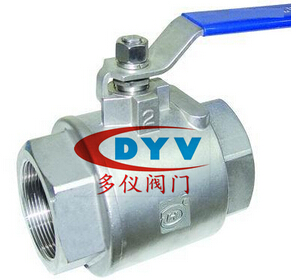

螺紋閥門
 |
一種簡便的連接方法，常用于小閥門。這種連接通常是將閥門進出端部加工成錐管或直管螺紋，可使其連接到錐管螺紋接頭或管路上。由于這種連接可能出現較大的泄漏溝道，故可用密封劑、密封膠帶或填料來堵塞這些溝道。如果閥體的材料是可以焊接的，但膨脹系數差異很大，或者工作溫度的變化幅度范圍較大，螺紋連接部必須進行蜜封焊。螺紋連接的閥門主要是公稱通經在50mm以下的閥門。如果通徑尺寸過大，連接部的安裝和密封十分困難。為了便于安裝和拆卸螺紋連接的閥門，在管路系統的適當位置上可用管接頭。公稱通徑在50mm以下的閥門可使用管套節作為管接頭，管套節的螺紋將連接的兩部分連接在一起。 |

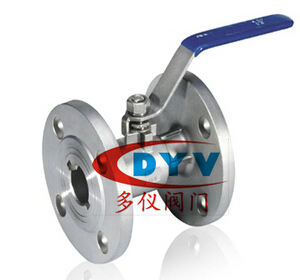

法蘭閥門
 |
法蘭連接的閥門， 閥門中用得最多的連接形式。其安裝和拆卸都比較方便。但是比螺紋連接的閥門笨重，相應價格也價高。故它適用于各種通徑和壓力的管道連接。但是，當溫度超過350度時，由于螺栓、墊片和法蘭一變松弛，也明顯地降低螺栓的負荷，對受力很大的法蘭連接可能產生泄漏。 |

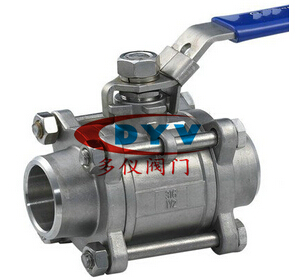

焊接閥門
 |
這種連接適用于各種壓力和溫度，在較荷刻的條件下使用時，比法蘭連接更為可靠。但是焊接連接的閥門拆卸和重新安裝都比較困難，所以它的使用限于通常能長期可靠地運行，或使用條件荷刻、溫度較高的場合。如火力發電站、核能工程、乙烯工程的管道上。公稱通徑在50mm以下的焊接閥門通常具有焊接插口來承接荷平面端的管道。由于承插焊接在插口與管道間形成縫隙，因而有可能使縫隙受到某些介質的腐蝕，同時管道的振動會使連接部位疲勞，因此承插焊接的使用受到一定的限制。在公稱直徑較大，使用條件荷刻，溫度較高的場合，閥體常采用坡口對焊接，同時，對焊接縫有原格要求，必須選用技術過硬的焊工完成此項工作。 |
