多儀閥門 – 蝶閥 – 氣動蝶閥系列

氣動低溫蝶閥

閥門型號：氣動低溫蝶閥
通徑規格：DN50～DN500
結構形式：中線型、偏心
閥體材質：不銹鋼
公稱壓力：PN10、PN16
適用溫度：-40℃～196℃
應用范圍：液氦、液氫、液化天然氣、液氮、液氧
產品特點：可應用于低溫介質，遠程控制，快速啟閉

氣動低溫蝶閥概述：

氣動低溫蝶閥主要適用于介質溫度在-40℃～ -196℃等液氮（深冷）介質的低溫工況中，為了保證低溫蝶閥能在低溫下安全可靠地運行，閥門零件在精加工前已進行深冷處理，閥蓋采用長頸結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果。氣動低溫蝶閥使用介質通常為液氦、液氫、液化天然氣、液氮、液氧等低溫流體。

氣動低溫蝶閥特點：

氣動低溫蝶閥承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮，密封部位的結構在溫度變化時不會產生永久的變形。伸長型上閥蓋的采用接合閥軸兩重密封，保證了密封填料在低溫下的長期穩定性，因此被廣泛使用于液化天然氣與空分行業等深冷流體過程的控制。

氣動低溫蝶閥參數：

公稱通徑	DN50～DN500(MM)
公稱壓力	PN1.0、1.6MPa

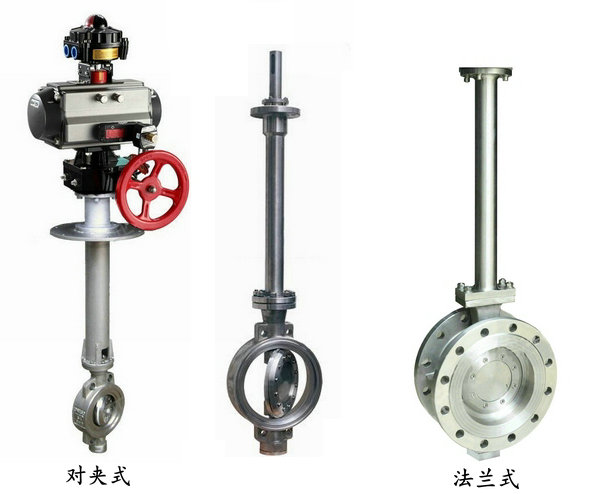

連接方式	對夾式、法蘭
驅動形式	氣動控制（氣源驅動,壓縮空氣4～7bar）
適用溫度	-40℃～196℃
閥體材質	CF8、CF8M、CF3M
密封材質	PEFE、PPL、304、316
閥蓋型式	標準一體式

氣動低溫蝶閥可選附件：

驅動方法	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
