氣動閘閥型號編制表示方法
時間：2017-08-02 11:12:30 來源：多儀閥門 點擊：0次

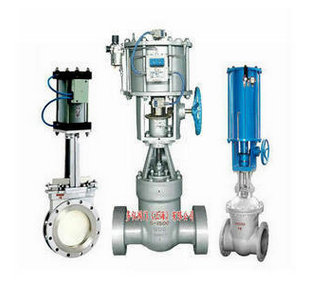

氣動閘閥借助壓縮空氣為動力源，通過閥桿的上下升降，帶動閘板以達到閥門的開啟和關閉，具有性能可靠、操作切換和維修方便等優點，已被石油、化工、海運等部門廣泛用于對各類介質控制。對于氣動閘閥的應用，結構形式，及閥體材質的不同，用戶應熟悉氣動閘閥型號編制說明，避免出現選錯型號、下錯單及技術參數不詳造成換貨退貨等問題。
氣動閘閥型號編制說明主要是針對閘閥的附加條件要求、驅動方式、連接形式、結構特征、密封材料、壓力等級以及閥體材質等多方面進行詳細解釋，其它定做或特殊產品型號不適用于本方法，需另作說明。
氣動閘閥型號編制方法：
閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥；
閘閥類型表示：Z；
驅動方式表示：手動無代號（根據規定通常省略）、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動；
連接方式表示：4法蘭連接，6焊接，7對夾式；
結構形式表示：0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板；
密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金；
壓力等級表示：PN1.0-32Mpa，16=1.6MPA表示壓力為十六公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。
|
氣動閘閥型號編制說明：
1、PZ：表示刀型閘閥；
2、6：表示傳動方式為氣動；
3、7：連接方式為對夾式連接；
4、3：結構形式為明桿平行式單閘板；
5、H：密封副材料為不銹鋼；
6、10：表示公稱壓力為1.0MPa；
7、P：表示閥體材料為不銹鋼。
|
 |
