多儀閥門 – 球閥 – 氣動球閥系列

氣動放料球閥

閥門型號：FLQ641F/W
通徑規格：DN25～DN100mm
結構形式：O型球體
閥體材質：WCB、CF8、CF8M、CF3M
公稱壓力：1.6MPa
適用溫度：-40℃～450℃
應用范圍：制藥、化工的反應鍋上及細軟顆粒介質
產品特點：閥座與端面法蘭距離近，物料滯留少

氣動放料球閥概述：

氣動放料球閥是一種特殊結構的放料閥，閥座與端面法蘭距離近，物料滯留少，具有結構緊湊，密封性能優越等特點，常用于精細化工、制藥、化工行業的反應鍋上，也可用在細軟顆粒介質輸送。氣動放料球閥采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的理想產品。

氣動放料球閥特點：

氣動放料球閥也可采用FEP襯里，內部流道和其他零部件全襯FEP材料包裹，可有效隔離了介質對閥體的侵蝕，具有極高的化學穩定性，可適用于腐蝕性氣體、液體及其它任何腐蝕性質介質的管路中。

氣動放料球閥參數：

公稱通徑	DN25～DN100(mm)
公稱壓力	PN1.6MPa

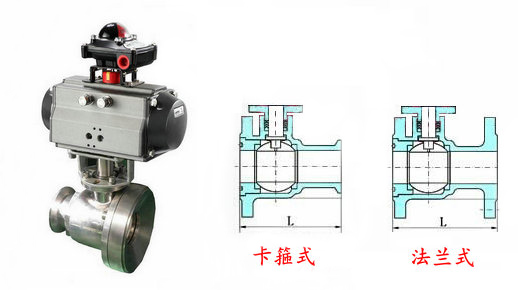

連接形式	法蘭式、卡箍式
結構形式	直通式
驅動形式	氣源控制（壓縮空氣4-7bar）
溫度范圍	-40℃～450℃
閥芯結構	O型閥芯
閥體材質	鑄鋼（WCB）、不銹鋼（304、316、316L）
密封材料	軟密封，硬密封
使用介質	制藥、化工的反應鍋上及細軟顆粒介質
控制方式	開關式(兩位切斷)、調節型(4～20mA信號)

氣動放料球閥可選功能：

驅動方式	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
